Abaixo está uma análise técnica de como condensadores evaporativos trabalho:
■ Princípio Básico de Funcionamento
Os condensadores evaporativos rejeitam o calor combinando o resfriamento do ar com a evaporação da água. Ao contrário dos condensadores padrão que dependem apenas da transferência de calor sensível, eles aproveitam a absorção de calor latente durante a evaporação da água.

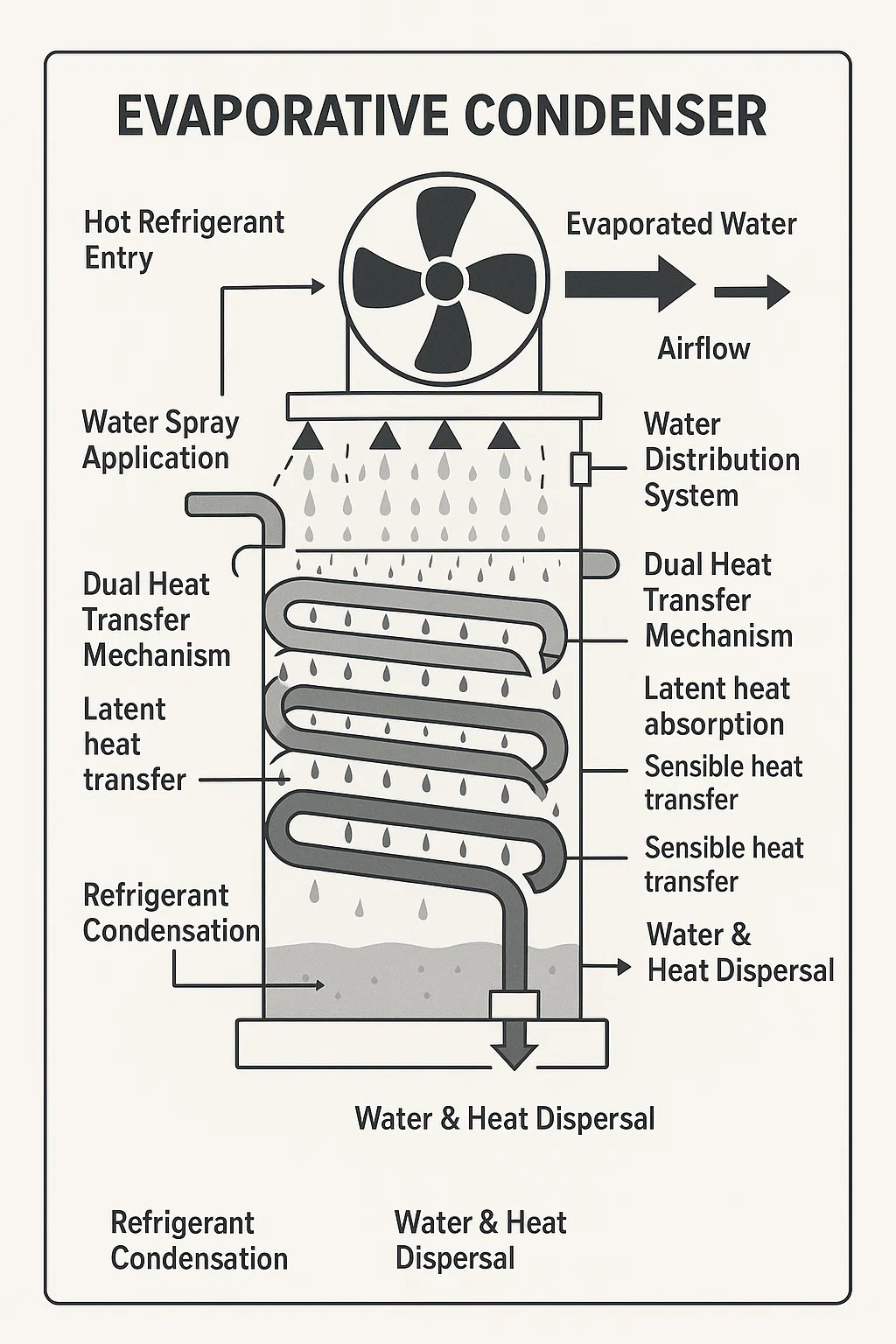

■Operação passo a passo
▸Entrada de refrigerante quente
O vapor quente e de alta pressão do compressor entra no flexitubo do condensador.
▸Aplicação de spray de água
Uma bomba pulveriza água continuamente sobre o exterior das serpentinas de refrigerante.
A água reveste as superfícies dos tubos, formando uma película fina.
▸Interação de fluxo de ar forçado
Os ventiladores puxam o ar ambiente através do conjunto de bobinas úmidas.
O fluxo de ar acelera a evaporação da película de água nas bobinas.
▸Mecanismo duplo de transferência de calor
Absorção de calor latente: A energia do vapor refrigerante é transferida para a água, causando evaporação.
Transferência de calor sensível: O fluxo de ar remove o calor residual do refrigerante e da água não evaporada.
▸Condensação de refrigerante
A perda de calor faz com que o vapor refrigerante se condense em líquido de alta pressão dentro das bobinas.
▸Dispersão de água e calor
A água evaporada sai como vapor no ar de exaustão.
A água não evaporada é coletada em um reservatório para recirculação.
■Principais componentes do sistema
Conjunto de bobinas: Tubos contendo refrigerante (cobre/aço inoxidável).
Sistema de distribuição de água: Bicos de pulverização, bombas e tanque coletor.
Ventiladores: Tiragem induzida (montagem superior) ou tiragem forçada (montagem lateral).
Eliminadores de deriva: evitam que gotículas de água escapem com o ar de exaustão.
■Fatores Críticos de Eficiência
▸Dependência da temperatura do bulbo úmido
A temperatura de condensação se aproxima da temperatura ambiente de bulbo úmido (não de bulbo seco), permitindo uma pressão de cabeça mais baixa do que as unidades resfriadas a ar.
▸Gestão da Qualidade da Água
A incrustação da água dura reduz a transferência de calor – exige tratamento/amolecimento químico.
Válvulas de purga controlam a concentração mineral.
▸Proteção contra congelamento
Aditivos de glicol ou sistemas de drenagem evitam danos causados pelo gelo no inverno.
■Modos de falha do mundo real
▸Consequências de Manutenção Negligenciada
Bicos entupidos → Distribuição irregular de água → Manchas secas → Superaquecimento do refrigerante.
Acúmulo de incrustações → Tubulação isolada → Perda de eficiência de 30%.
Crescimento de Legionella em reservatórios de água não tratada.
▸Restrições de fluxo de ar
Poeira/detritos bloqueando serpentinas ou pás do ventilador → Evaporação reduzida → Sobrecarga do compressor.
▸Por que este não é um “evaporador”
Os evaporadores absorvem calor (por exemplo, bobina AC interna).
Condensadores evaporativos rejeitam calor (função externa).
